요즘 핫한 메이플을 자동으로 해주는 기계 입니다 ㅎㅎ..

 엄청 옛날엔 C나 C++ 언어중에 keybd_event 함수로 소프트웨어만 사용해서 매크로가 가능했었는데

요즘은 기술이 좋아져서 실행중인 프로세스 목록을 스캔해서 감지하거나 입력패턴 분석을 통해 매크로를 감지하더라구여

 그래서 두개를 어떻게 우회할까 고민하다가

그냥 키보드를 누르는 기계를 만들면 되잖아? 하고 만들었던 기억이 있네요 ㅎㅎ..

 물리적으로 눌러서 매크로를 하면 목록 스캔은 해결이 가능한데,

입력 패턴 분석은 어떤식으로 해결하냐면 예를들어서 a키 입력 후 몇초 뒤 b키 입력 후 몇초 뒤 c키 입력 이런식으로 진행되는데

 1. 중간에 몇초 뒤를 특정시간+1초 이하 내에서 랜덤 시간 (더블점프, 이동기는 제외해야 함)

 2. 10분내 랜덤으로 아무 키나 누르기 (인간이 실수한 것 처럼 하기 위함, 이동경로와 공격스킬 제외 버프류로 해야 지장이 없음)

위 방법으로 해결했던 기억이 있네요 ㅎㅎ..

아래는 기계 제작 사진입니다

먼저 사용하는 키보드 치수 파악하기 ㅎㅎ..

아래 사진은 제가 게임할 때 쓰는 키보드 입니다

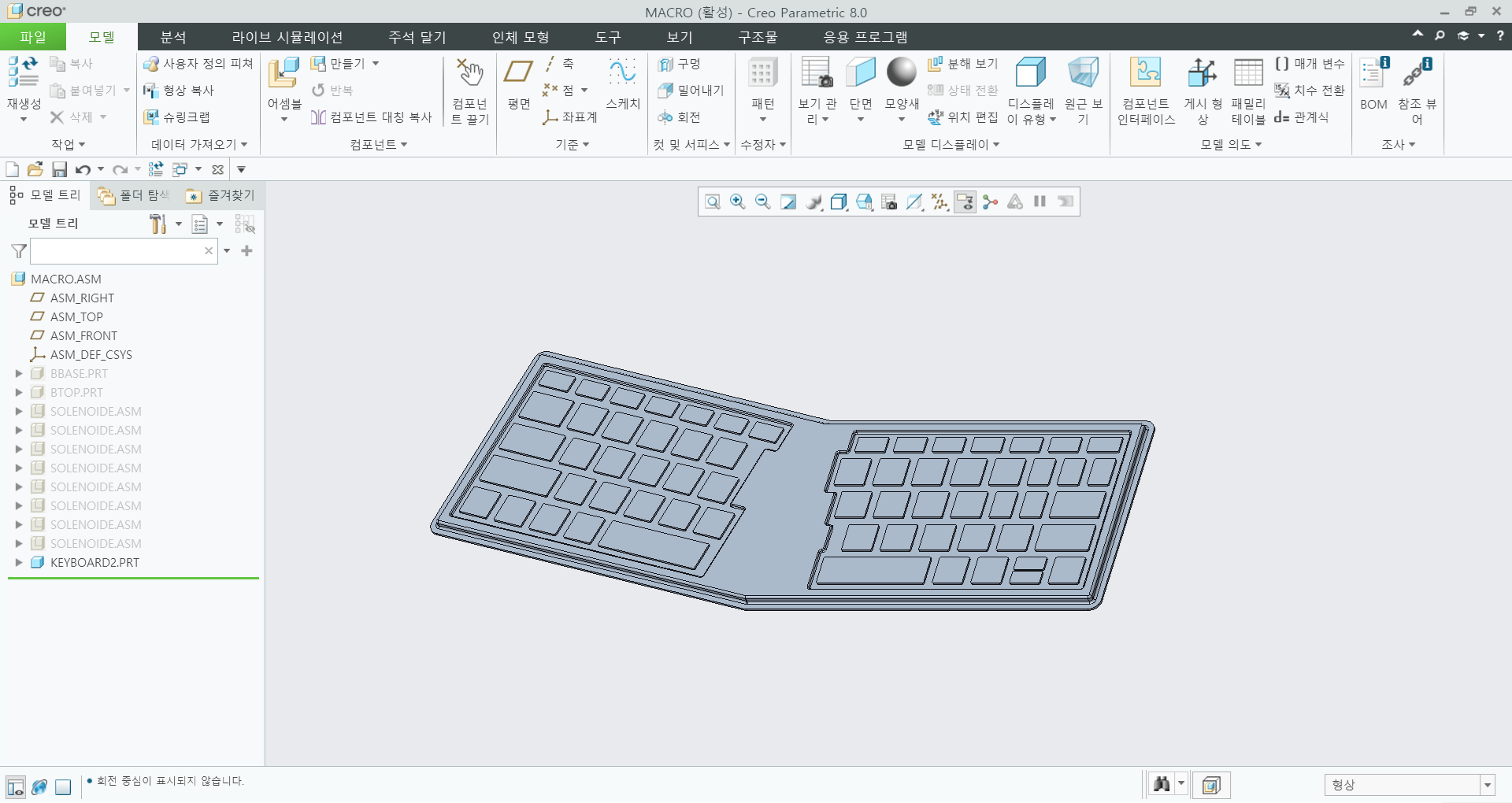

키보드를 3D 설계합니다 ㅎㅎ..

제품 상세설명을 보면 키 간격, 치수 등이 나와있습니다

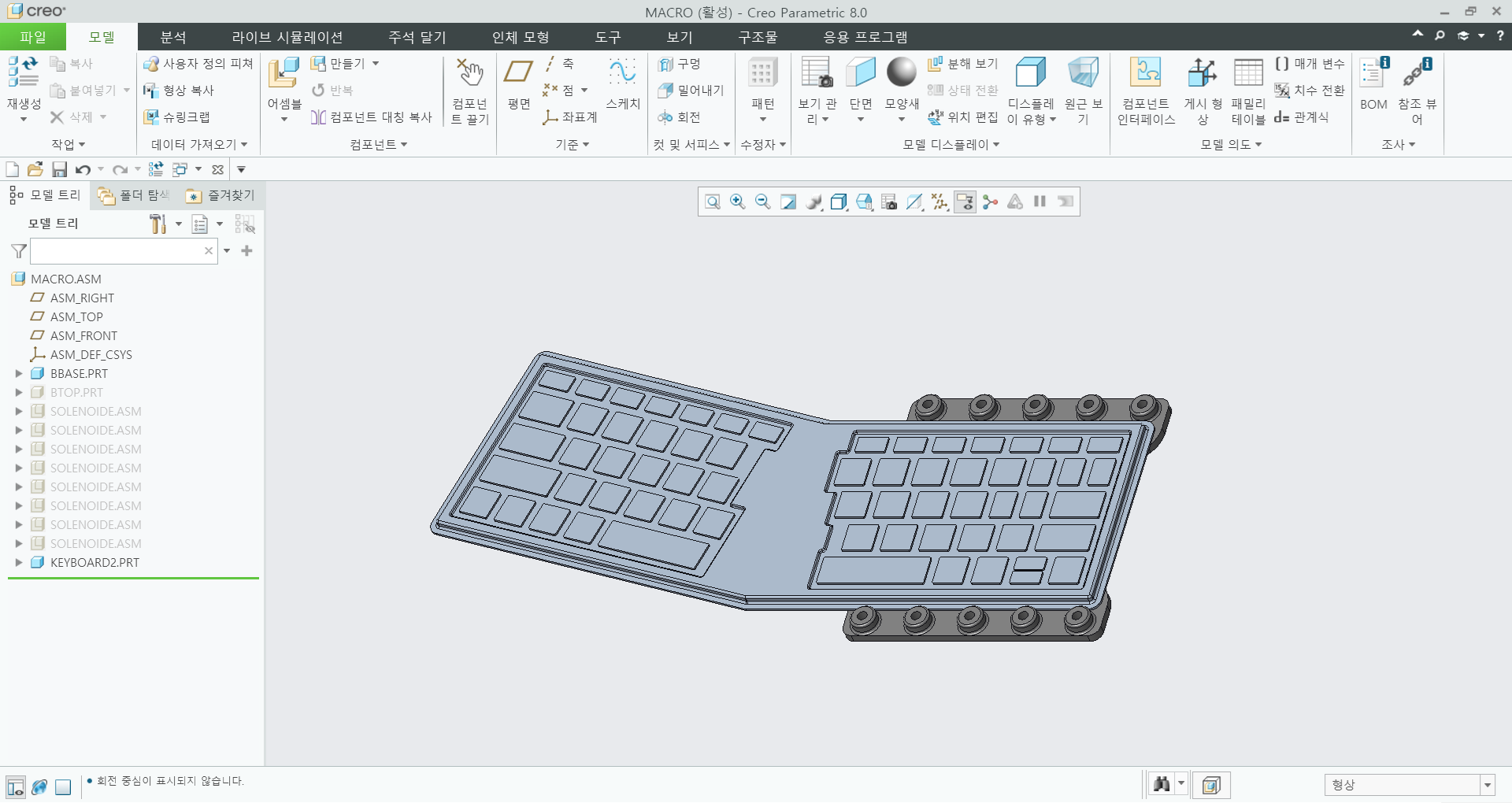

키보드를 어떻게 고정할지 고민합니다 ㅎㅎ..

키보드를 샌드위치처럼 감싸는 방식이 설계도 쉽고 효율적일 것 같았어요

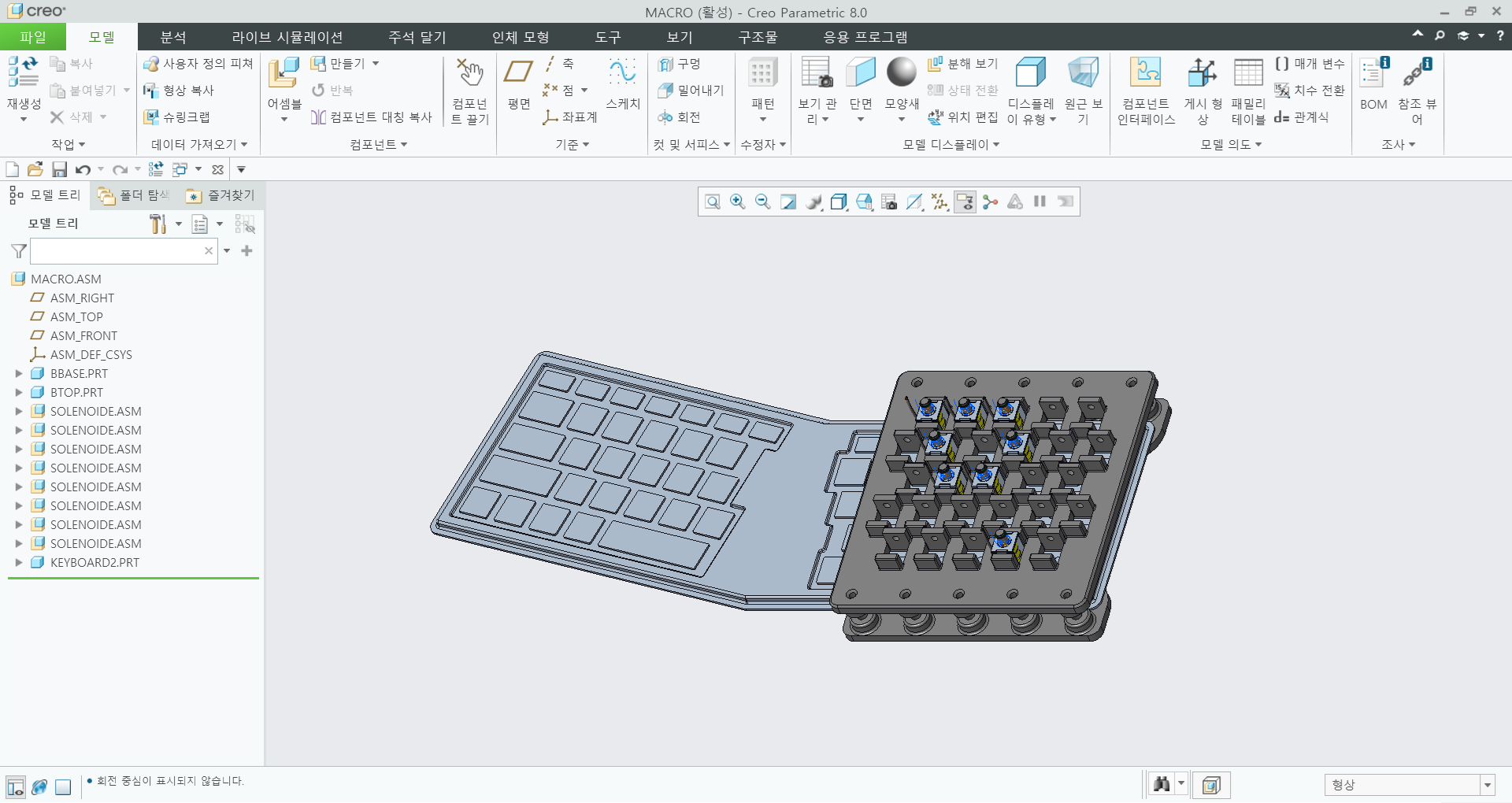

키를 어떻게 누를지 고민합니다 ㅎㅎ..

키를 누르는건 직선운동이니 푸시 풀 솔레노이드를 선택했습니다

이유는 값이 저렴하고 제어가 간단하기 때문입니다

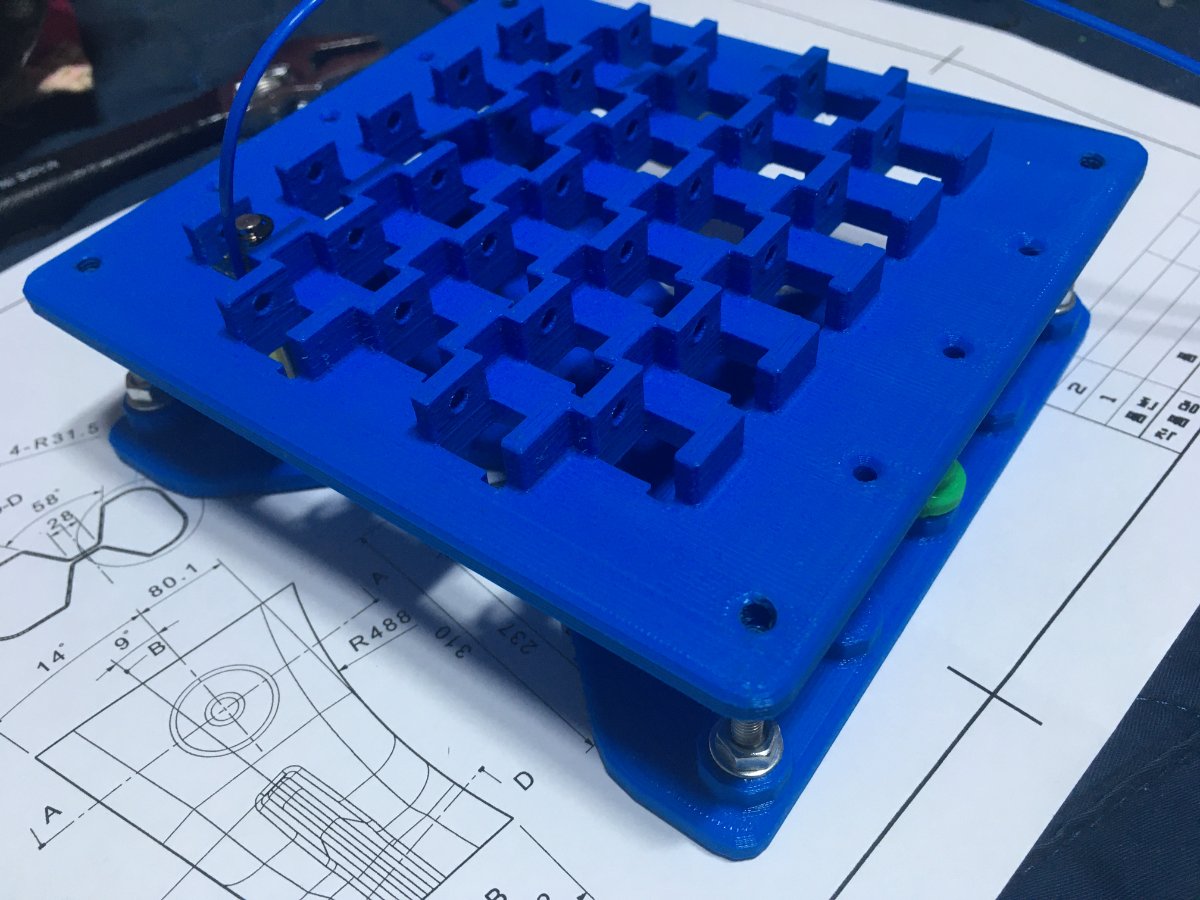

설계한 파일을 3D프린터로 인쇄합니다 ㅎㅎ..

저렴한 FDM(적층형)방식으로 출력했습니다

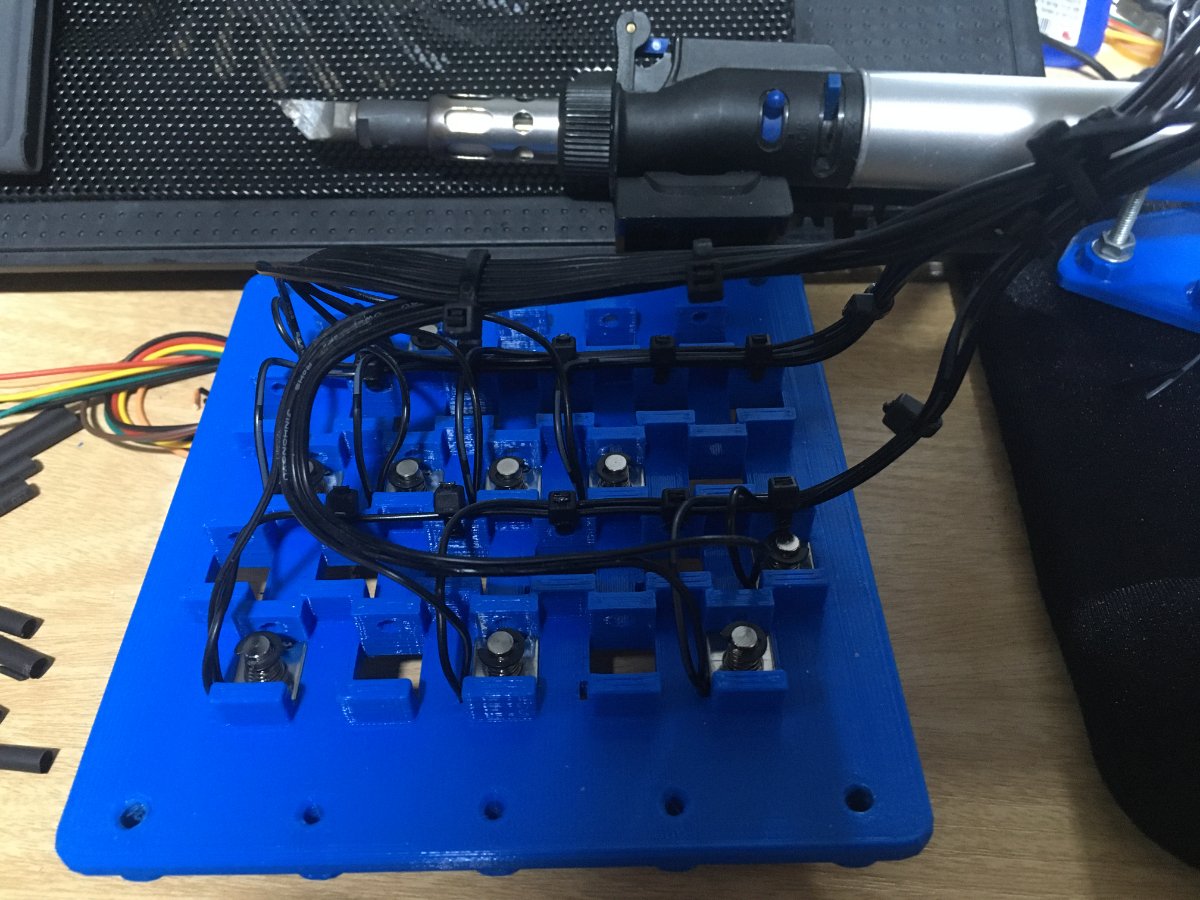

마지막으로 배선 후 아두이노와 연결하여 코딩합니다 ㅎㅎ..

아래는 동작 영상 링크입니다

딸깍딸깍 시끄러울 수 있으니 볼륨을 줄여주세요 ㅎㅎ..

1. 키보드 구동부 동작영상

2. 아두이도 제어부 동작영상

3. 메이플 테스트 영상

학교 갔다오면 메소가 쌓여있었던 기억이 나네요

다들 즐메하세요 ㅎㅎ..
